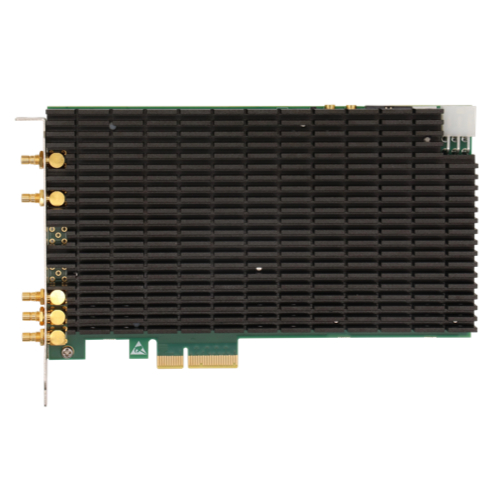

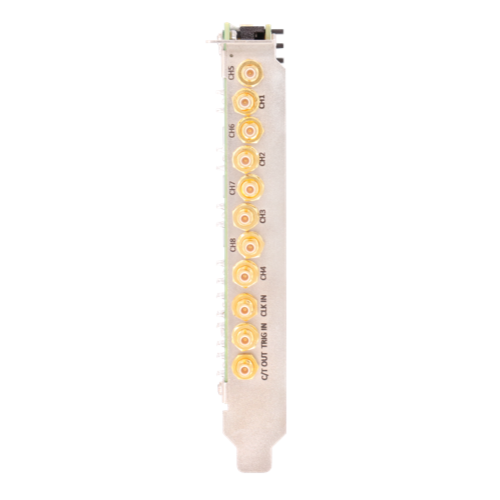

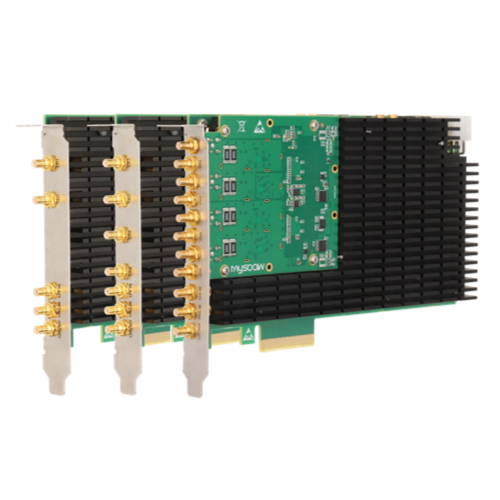

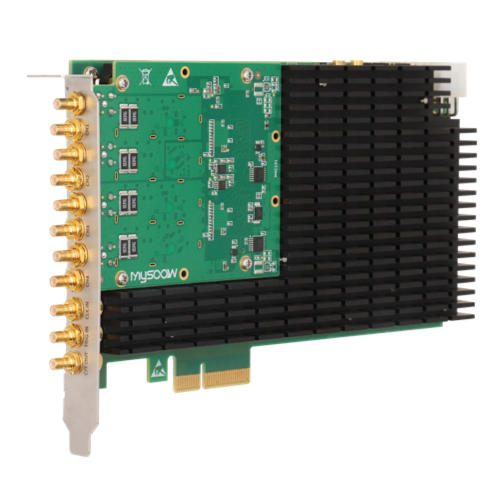

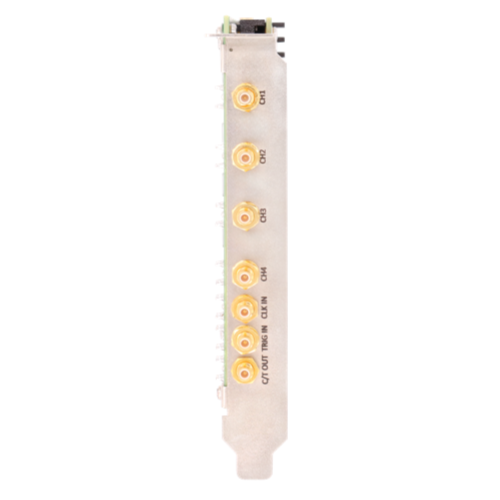

Name: LD814x-xx16
Brand: 마이소우
Availability: InStock
Rating: 5 (1 reviews)

LD814x-xx16

2/4/8채널 동기 샘플링；
채널당 10/20/40/80Msps, 16비트
입력 대역폭 DC-5/10/20/40MHz；
입력 범위: ±1V, ±2V, ±5V, ±10V로 설정 가능
입력 임피던스: 50Ω/1MΩ；
PCIe x4 Gen2 통신 인터페이스；
FPGA 2차 개발 지원
소프트웨어 개발 패키지는 C/C++, LabVIEW, Matlab 등을 지원합니다.
시스템은 Windows, Linux를 지원합니다.

설명

· LD814x-xx16은 Mysoow의 "Agile" 시리즈 PCIe 수집 카드로, 2/4/8채널, 16비트를 지원하고, 10/20/40/80Msps 동기 샘플링을 달성하며, 512MB/1GB 저장 용량을 갖춘 온보드 DDR3 메모리 과립을 탑재하고 있으며, 더 큰 용량의 사용자 정의도 지원합니다.
· PCIe x4 Gen2 버스 인터페이스는 최대 12.5Gbps의 데이터 속도를 지원합니다.
· 하드웨어 트리거링, 소프트웨어 트리거링, 수동 트리거링을 포함한 다양한 트리거링 모드를 지원합니다.
등 연속 샘플링 모드도 지원됩니다.
· DLL 동적 링크 풀을 제공하여 사용자를 위한 2차 개발을 지원합니다.
· 호스트 컴퓨터 데모 소프트웨어가 장착되어 있어 보드 구성, 실시간 데이터 표시 및 저장을 지원합니다.
응용 프로그램 시나리오: 광간섭단층촬영(OCT), 비파괴 검출, 웨어폼 레코더, 다채널 과도 레코더

주문 정보

모델	설명

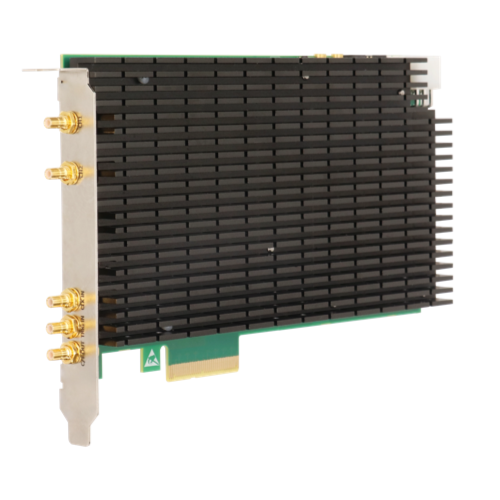

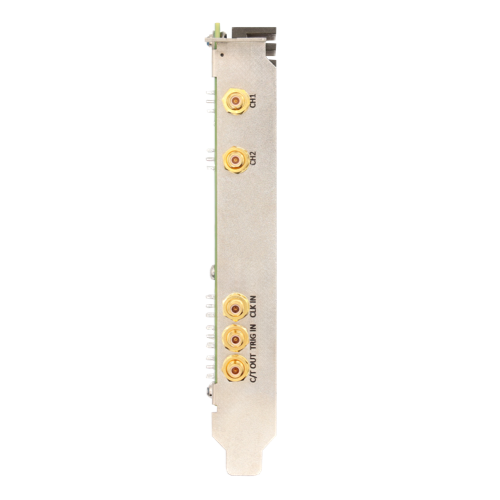

LD8142-10M16	2채널 16비트, 10Msps, PCIe x4 Gen2, 대역폭 DC-5MHz
LD8142-20M16	2채널 16비트, 20Msps, PCIe x4 Gen2, 대역폭 DC-10MHz
LD8142-40M16	2채널 16비트, 40Msps, PCIe x4 Gen2, 대역폭 DC-20MHz
LD8142-80M16	2채널 16비트, 80Msps, PCIe x4 Gen2, 대역폭 DC-40MHz

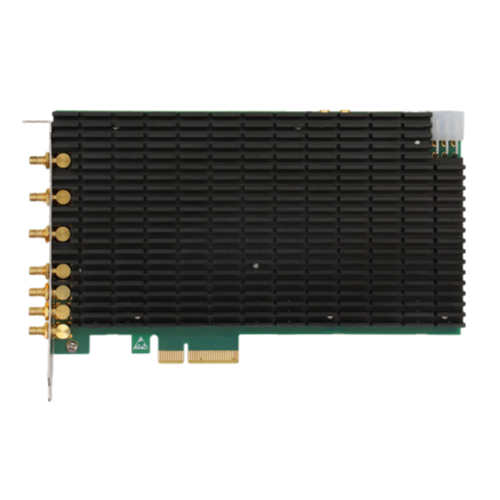

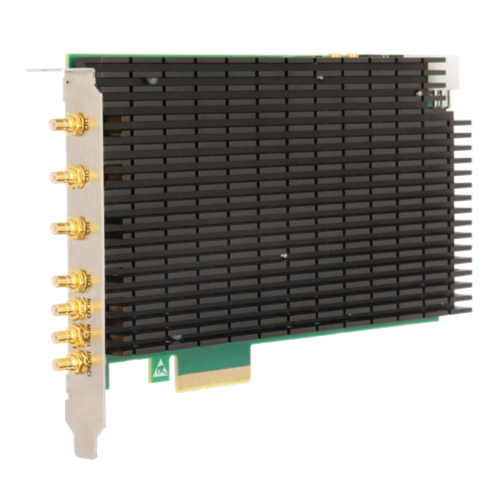

LD8144-10M16	4채널 16비트, 10Msps, PCIe x4 Gen2, 대역폭 DC-5MHz
LD8144-20M16	4채널 16비트, 20Msps, PCIe x4 Gen2, 대역폭 DC-10MHz
LD8144-40M16	4채널 16비트, 40Msps, PCIe x4 Gen2, 대역폭 DC-20MHz
LD8144-80M16	4채널 16비트, 80Msps, PCIe x4 Gen2, 대역폭 DC-40MHz

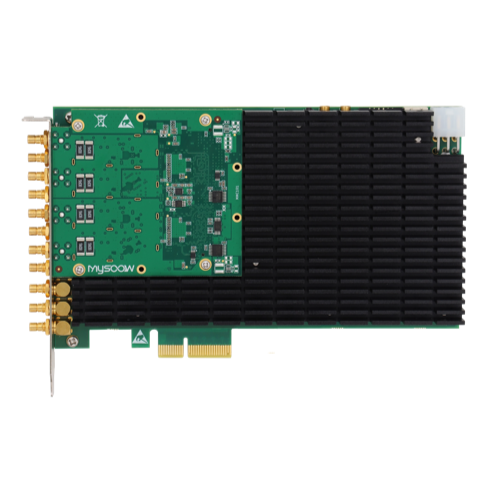

LD8148-10M16	8채널 16비트, 10Msps, PCIe x4 Gen2, 대역폭 DC-5MHz
LD8148-20M16	8채널 16비트, 20Msps, PCIe x4 Gen2, 대역폭 DC-10MHz
LD8148-40M16	8채널 16비트, 40Msps, PCIe x4 Gen2, 대역폭 DC-20MHz
LD8148-80M16	8채널 16비트, 80Msps, PCIe x4 Gen2, 대역폭 DC-40MHz

문서 다운로드

LD814x-xx16 소개
